Home | Toggle Clamps | Manual Toggle Clamps | Vertical Toggle Clamps | Flanged Base Solid Arm

Flanged Base Solid Arm

  • Range:Toggle Clamps
  • Category:Manual Toggle Clamps
  • Group:Vertical Toggle Clamps
  • Style:Flanged Base Solid Arm
Search on complete or part product code
Select product to view cad download options

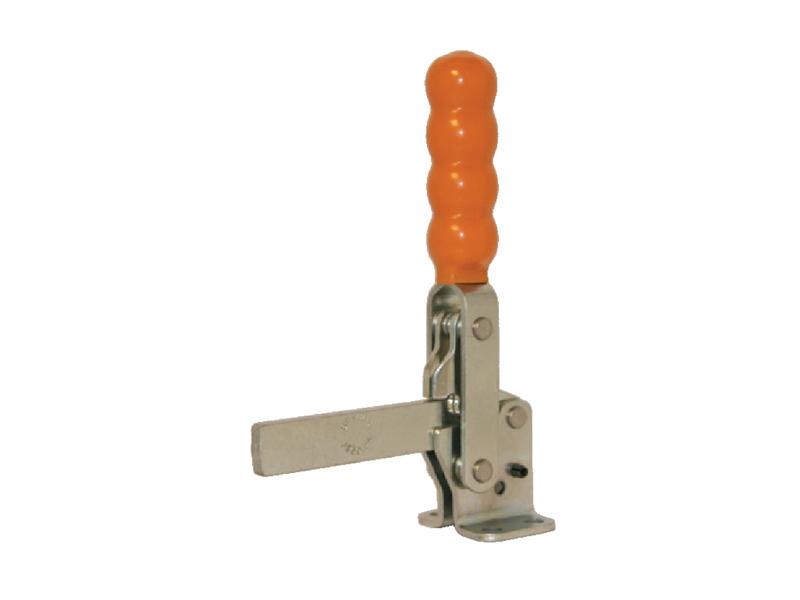

Flanged Base Solid Arm
Flanged Base Solid Arm

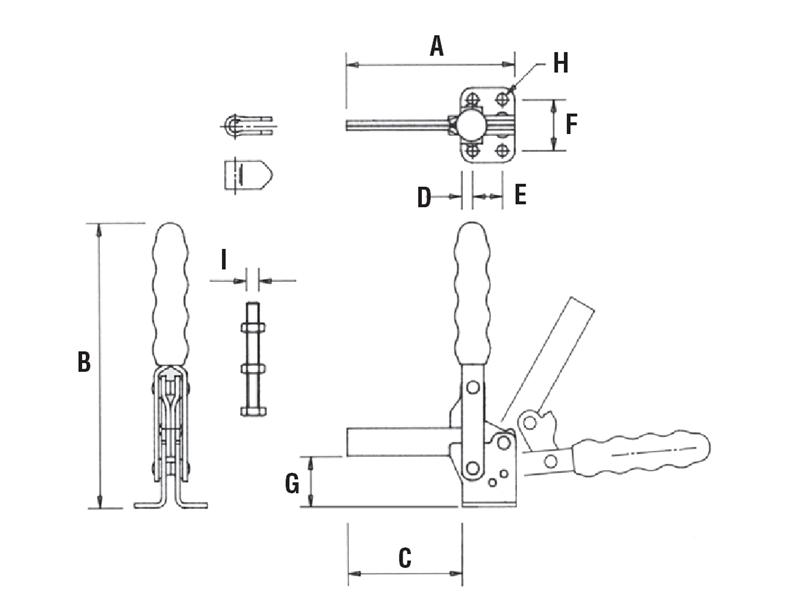

DrawingsPDF
Part No. A B C D E F G H I Holding Force Weight
V250/2A 112 175 77 8 19 32 32 7.1 M8x60 250daN 0.38Kg CAD / BUY
V250/2AL 122 175 77 8 19 32 32 7.1 M8x60 250daN 0.38Kg CAD / BUY
V300/2A 143 186 100 9 25 34.5 34 8 M8x60 300daN 0.48Kg CAD / BUY
V350/2A 149 220 98 9 32 45 43 8.3 M10x80 350daN 0.80Kg CAD / BUY
V450/2A 180 228 127 10 32 45 51 8.7 M12x100 450daN 1.25Kg CAD / BUY
V550/2A 236 312 159 12.5 51 70 82 12.3 M16x150 550daN 2.20Kg CAD / BUY
