Home | Toggle Clamps | Pneumatic Toggle Clamps | Pneumatic Power Clamps | Aluminium Body

Aluminium Body

  • Range:Toggle Clamps
  • Category:Pneumatic Toggle Clamps
  • Group:Pneumatic Power Clamps
  • Style:Aluminium Body
Search on complete or part product code
Select product to view cad download options

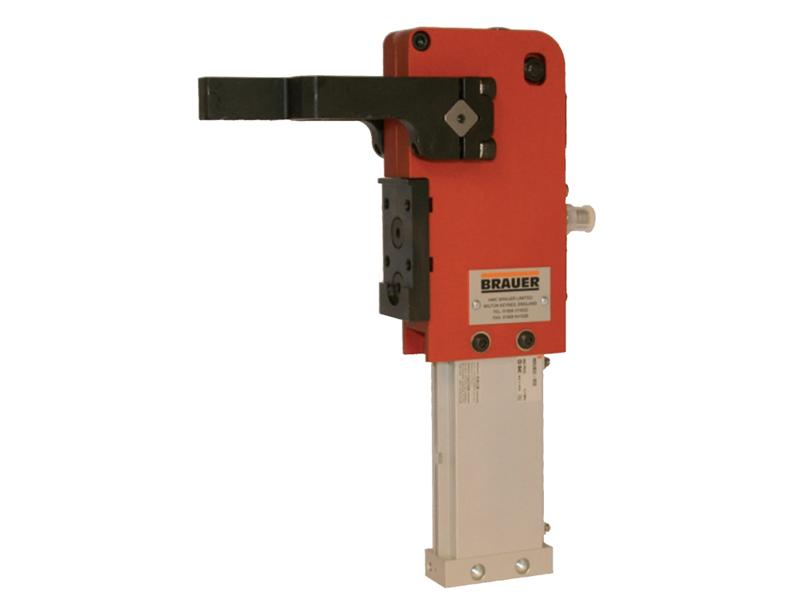

Aluminium Body
Aluminium Body

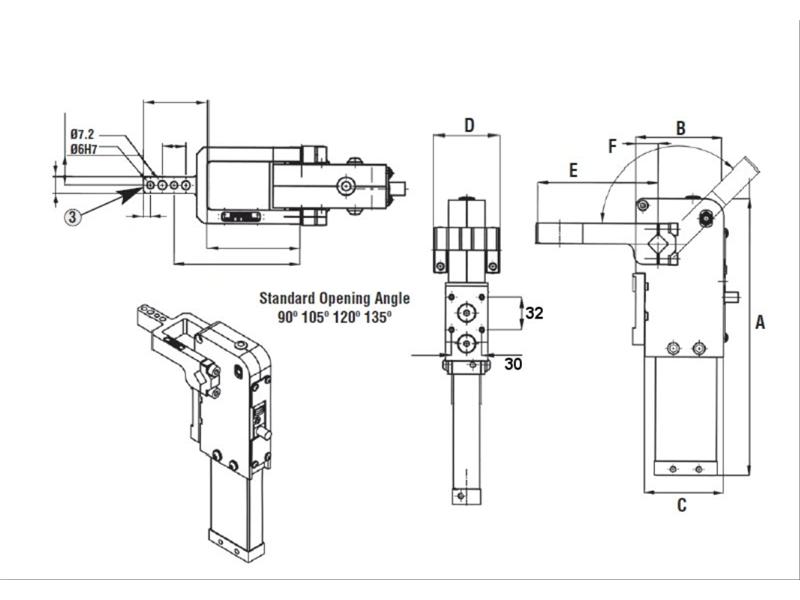

DrawingsPDF
Part No. A B C D E F G H Holding Moment Clamping Moment Piston diameter Cylinder Port
BPC25H30135A 305 102 85 64 133 27 32 30 200Nm 65Nm 25 M5
BPC25H31135A 305 102 85 64 133 27 32 30 200Nm 65Nm 25 M5
BPC25V30135A 305 102 85 64 133 27 32 30 200Nm 65Nm 25 M5
BPC25V31135A 305 102 85 64 133 27 32 30 200Nm 65Nm 25 M5
BPC32H30135A 312 102 85 64 133 27 32 30 400Nm 140Nm 32 G1/8
BPC32H31135A 312 102 85 64 133 27 32 30 400Nm 140Nm 32 G1/8
BPC32V30135A 312 102 85 64 133 27 32 30 400Nm 140Nm 32 G1/8
BPC32V31135A 312 102 85 64 133 27 32 30 400Nm 140Nm 32 G1/8
