Home | Standard Parts | Ball Lock Pins | T Handle | Metric

Metric

  • Range:Standard Parts
  • Category:Ball Lock Pins
  • Group:T Handle
  • Style:Metric
Search on complete or part product code
Metric
Metric

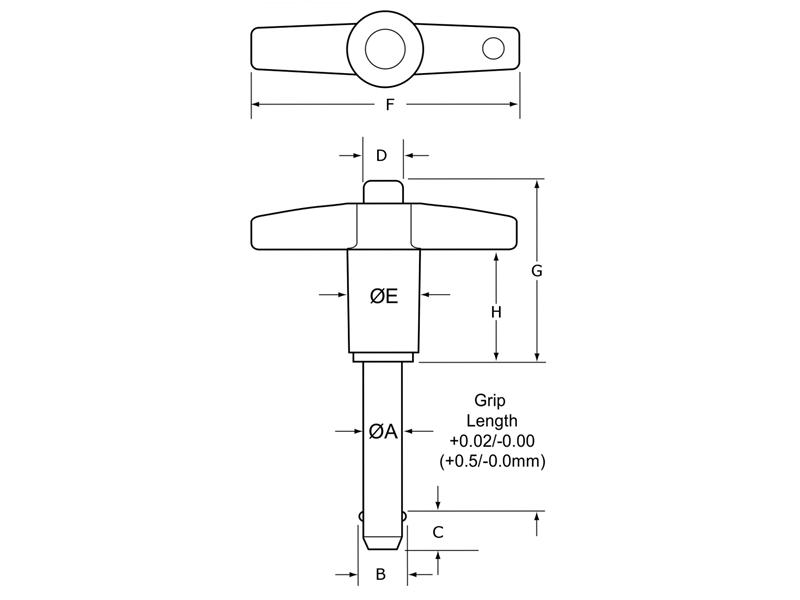

DrawingsPDF
Part No. Nom Pin Dia A Min A Max B C D E F G H
851-5 5 4.92 4.96 5.54 6 6.5 13.1 46.1 31.3 19.7 <span class="new_prod_buttons"><a href="options-for-851-5-pr2159.aspx">CAD / BUY</a></span>
851-6 6 5.92 5.96 6.99 7 6.5 13.1 46.1 31.3 19.7 <span class="new_prod_buttons"><a href="options-for-851-6-metric-pr2160.aspx">CAD / BUY</a></span>
851-8 8 7.92 7.96 9.42 8 6.5 13.1 46.1 31.3 19.7 <span class="new_prod_buttons"><a href="options-for-851-8-pr2161.aspx">CAD / BUY</a></span>
851-10 10 9.92 9.96 11.86 9 7.7 15.0 51.1 36.1 24.0 <span class="new_prod_buttons"><a href="options-for-851-10-pr2162.aspx">CAD / BUY</a></span>
851-12 12 11.92 11.96 14.45 10 11.1 19.1 59.7 41.9 25.8 <span class="new_prod_buttons"><a href="options-for-851-12-pr2163.aspx">CAD / BUY</a></span>
851-16 16 15.92 15.96 19.00 14 14.5 23.9 78.7 43.0 27.0 <span class="new_prod_buttons"><a href="options-for-851-16-pr2164.aspx">CAD / BUY</a></span>
851-20 20 19.92 19.96 24.08 17 26.2 23.9 78.7 43.0 27.0 <span class="new_prod_buttons"><a href="options-for-851-20-pr2165.aspx">CAD / BUY</a></span>
851-25 25 24.92 24.96 30.94 22 26.2 32.0 88.9 55.9 33.9 <span class="new_prod_buttons"><a href="options-for-851-25-pr2166.aspx">CAD / BUY</a></span>
