Straight Base Adjustable Spindle

  • Range:Toggle Clamps
  • Category:Manual Toggle Clamps
  • Group:Vertical Toggle Clamps
  • Style:Straight Base Adjustable Spindle
Search on complete or part product code
Select product to view cad download options
Straight Base Adjustable Spindle
Straight Base Adjustable Spindle
DrawingsPDFCAD Download

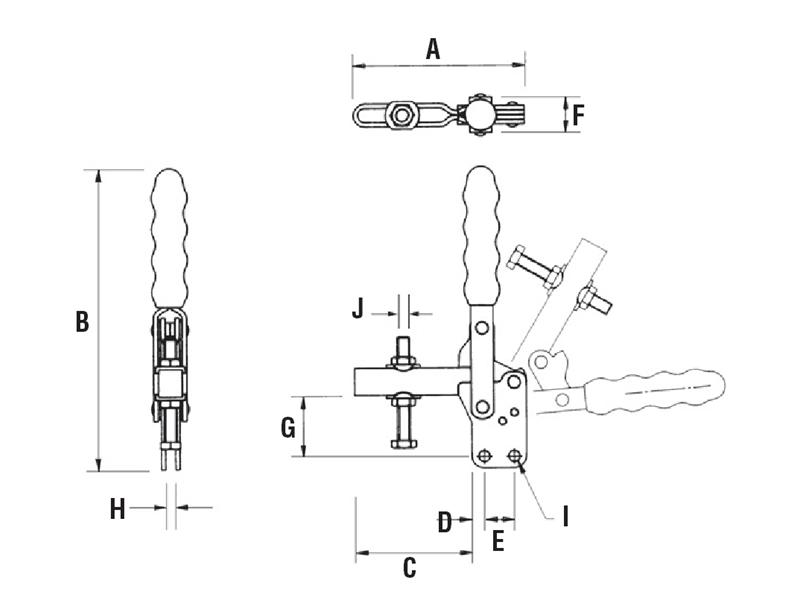

Part No. A B C D E F G H I J Holding Force Weight
V75/1B 57 106 31 5 18 17 22 4 4.4 M5 75daN 0.05Kg CAD / BUY
V75/1BSS 57 106 31 5 18 17 22 4 4.4 M5 75daN 0.05kg CAD / BUY
V100/1B 66 112 38 5 16 18 27 5 4.8 M5 100daN 0.10Kg CAD / BUY
V150/1B 70 135 43 7 12.7 24 28 6 5.1 M6 150daN 0.15Kg CAD / BUY
V150/1BSS 70 135 43 7 12.7 24 28 6 5.1 M6 150daN 0.15Kg CAD / BUY
V150/1BL 85 135 58 7 12.7 24 28 6 5.1 M6 150daN 0.15Kg CAD / BUY
V200/1B 79 150 44 8 19 21 37 6.3 5.5 M6x50 150daN 0.15Kg CAD / BUY
V250/1B 110 190 75 8 19 23 39 6 7.1 M8x60 250daN 0.38Kg CAD / BUY
V250/1BSS 110 190 75 8 19 23 39 6 7.1 M8x60 250daN 0.38Kg CAD / BUY
V300/1B 142 202 98 9 25 25 42 6.5 8 M8x60 300daN 0.48Kg CAD / BUY
V350/1B 146 240 95 9 32 30 54 8 8.3 M10x80 350daN 0.80Kg CAD / BUY
V450/1B 175 246 122 10 32 37 59 10 8.7 M12x100 450daN 1.35Kg CAD / BUY
V550/1B 230 345 154 12.5 51 38 102 10 12.3 M16x150 550daN 2.40Kg CAD / BUY
