Home | Toggle Clamps | Manual Toggle Clamps | Horizontal Toggle Clamps | Flanged Base Adjustable Arm

Flanged Base Adjustable Arm

  • Range:Toggle Clamps
  • Category:Manual Toggle Clamps
  • Group:Horizontal Toggle Clamps
  • Style:Flanged Base Adjustable Arm
Search on complete or part product code
Select product to view cad download options

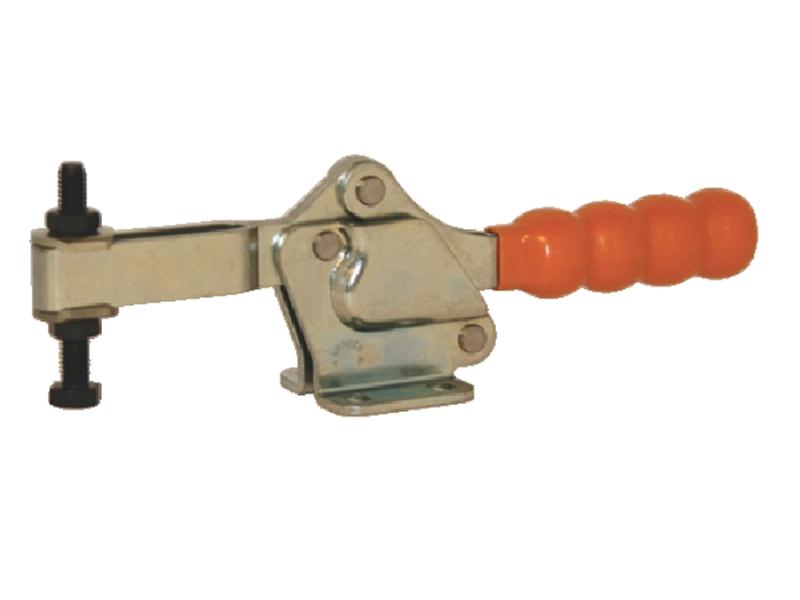

Flanged Base Adjustable Arm
Flanged Base Adjustable Arm
DrawingsPDF
Part No. A B C D E F G
H50/2B 70 22 26 6.5 16 16 11.5 CAD / BUY
H50/2BSS 70 22 26 6.5 16 16 11.5 CAD / BUY
H50/2BL 70 12 24 25 26 5.2 4.2 CAD / BUY
H50/2BR 70 12 24 25 26 5.2 4.2 CAD / BUY
H75/2B 116 36 37 5.7 13.5 16.8 19 CAD / BUY
H75/2BSS 116 36 37 5.7 13.5 16.8 19 CAD / BUY
H100/2B 110 32 38 5.5 15 18 22 CAD / BUY
H150/2B 170 53 61 6 26 28 25 CAD / BUY
H150/2BSS 170 53 61 6 26 28 25 CAD / BUY
H250/2B 224 67 79 8 26 31 34 CAD / BUY
H350/2B 274 91 108 9 41.2 43 45 CAD / BUY
H450/2B 305 110 128 13 41.2 41.3 59 CAD / BUY
H700 270 84 78 12 57.2 31.8 45 CAD / BUY
