Home | Standard Parts | Locking Pins, Index Plungers | Form E | Form E

Form E

  • Range:Standard Parts
  • Category:Locking Pins, Index Plungers
  • Group:Form E
  • Style:Form E
Search on complete or part product code

With Threaded Pin
Without Lockin Nut

Form E
Form E

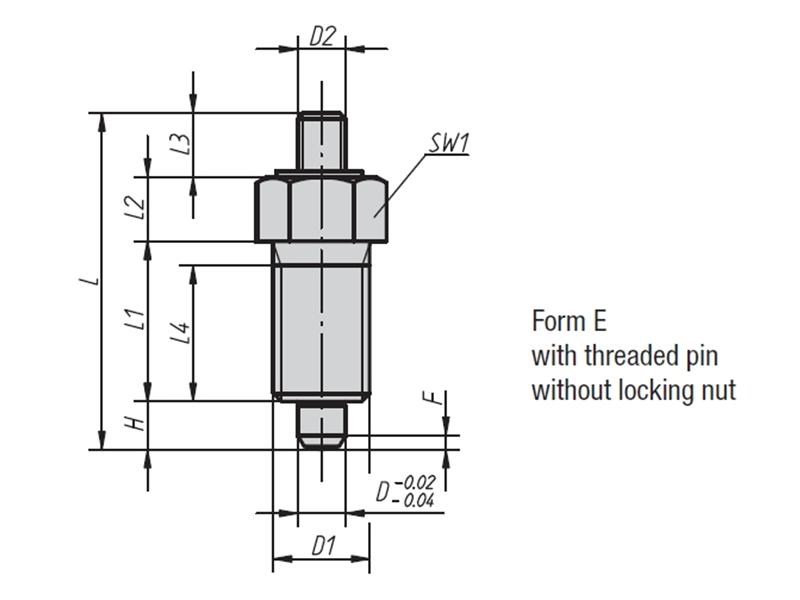

DrawingsPDF
Part No. D D1 D2 L L1 L2 L3 L4 H SW1 SW2 F1 F2
45105E 5 M10x1 M5 37 17 7 8 15 5 13 17 5 12 <span class="new_prod_buttons"><a href="options-for-45105e-pr1867.aspx">CAD / BUY</a></span>
45206E 6 M12x1.5 M6 43 20 8 9 17 6 14 19 6 14 <span class="new_prod_buttons"><a href="options-for-45206e-pr1868.aspx">CAD / BUY</a></span>
45308E 8 M16x1.5 M8 56 26 10 12 23 8.7 19 24 15 35 <span class="new_prod_buttons"><a href="options-for-45308e-pr1869.aspx">CAD / BUY</a></span>
45410E 10 M20x1.5 M10 62 28 12 12 25 10 22 30 20 40 <span class="new_prod_buttons"><a href="options-for-45410e-pr1870.aspx">CAD / BUY</a></span>
