Horizontal Safety Interlock+

  • Range:Toggle Clamps
  • Category:Manual Toggle Clamps
  • Group:Safety Interlock+
  • Style:Horizontal Safety Interlock+
Search on complete or part product code
Select product to view cad download options
Horizontal Safety Interlock+
Horizontal Safety Interlock+

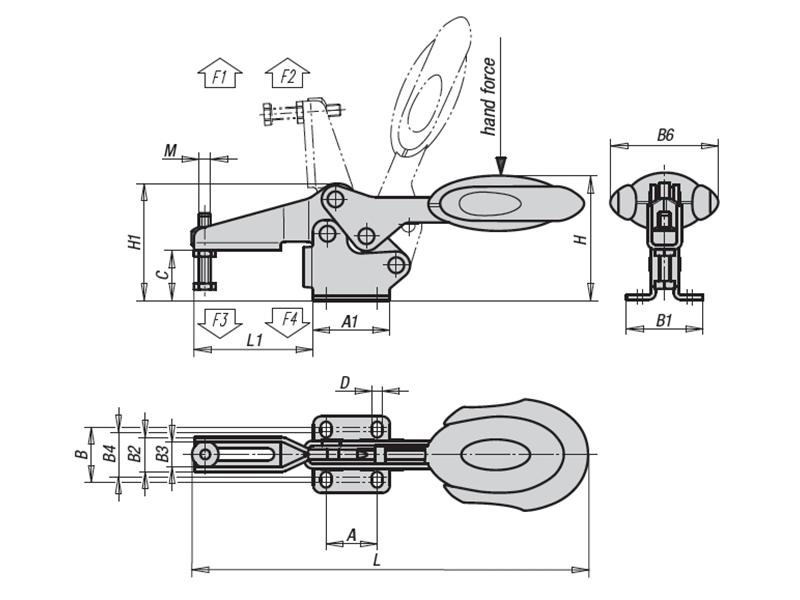

DrawingsPDF
Part No. M A A1 B B1 B2 B3 B4 B6 C D H H1 L L1
H150/1BKL M6x35 26 39 14.1 9.1 17.5 12.4 - 53.4 37 5.5 74.2 71 193.7 60.5 CAD / BUY
H250/1BKL M8x45 26 44 14.1 9.1 21 15.7 - 51.1 46.5 6.2 88.2 84.4 230.3 74.9 CAD / BUY
H350/1BKL M10x55 41.5 59 16.2 9.2 26 18.7 - 56.5 59.6 8.8 114.4 107.5 286.4 103.9 CAD / BUY
H450/1BKL M12x70 44 65 16.2 9.2 28 20.9 - 56.5 75.9 8.5 128.4 125.2 321.3 122 CAD / BUY
H150/2BKL M6x35 26 39 28 39 17.5 12.4 23 53.4 25.5 5.5 63.2 59.5 193.3 60.5 CAD / BUY
H250/2BKL M8x45 26 44 31 45 21 15.7 24 51.1 32.2 6.2 73.9 70 230.3 74.9 CAD / BUY
H350/2BKL M10x55 41.5 59 43 59 26 18.7 39 56.5 40 8.8 94.8 87.9 286 103.9 CAD / BUY
H450/2BKL M12x70 44 65 42 67 28 20.9 40 56.5 52.3 8.5 104.8 101.6 321.3 122 CAD / BUY
