Home | Standard Parts | Ball Lock Pins | T Handle | Inch

Inch

  • Range:Standard Parts
  • Category:Ball Lock Pins
  • Group:T Handle
  • Style:Inch
Search on complete or part product code
Inch
Inch

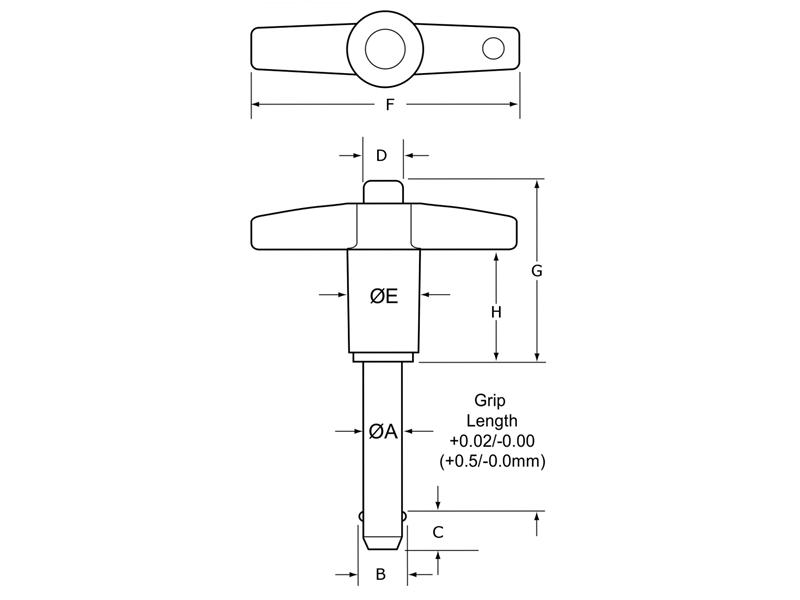

DrawingsPDF
Part No. Nom Pin Dia A Min A Max B C D E F G H
801-316 3/16 0.1870 0.1885 0.220 0.260 1/4 1/2 1 13/16 1 1/4 3/4 <span class="new_prod_buttons"><a href="options-for-801-316-pr2148.aspx">CAD / BUY</a></span>
801-14 1/4 0.2470 0.2485 0.289 0.290 1/4 1/2 1 13/16 1 1/4 3/4 <span class="new_prod_buttons"><a href="options-for-801-14-pr2149.aspx">CAD / BUY</a></span>
801-516 5/16 0.3095 0.3110 0.375 0.330 1/4 1/2 1 13/16 1 1/4 3/4 <span class="new_prod_buttons"><a href="options-for-801-516-pr2150.aspx">CAD / BUY</a></span>
801-38 3/8 0.3720 0.3735 0.440 0.365 5/16 19/32 2 1 7/16 15/16 <span class="new_prod_buttons"><a href="options-for-801-38-pr2151.aspx">CAD / BUY</a></span>
801-716 7/16 0.4345 0.4360 0.509 0.380 5/16 19/32 2 1 7/16 15/16 <span class="new_prod_buttons"><a href="options-for-801-716-pr2152.aspx">CAD / BUY</a></span>
801-12 1/2 0.4970 0.4985 0.594 0.460 15/32 3/4 2 1 5/8 1 <span class="new_prod_buttons"><a href="options-for-801-12-pr2153.aspx">CAD / BUY</a></span>
801-916 9/16 0.5595 0.5610 0.666 0.510 15/32 3/4 2 3/8 1 5/8 1 <span class="new_prod_buttons"><a href="options-for-801-916-pr2154.aspx">CAD / BUY</a></span>
801-58 5/8 0.6220 0.6235 0.750 0.580 9/16 15/16 3 1/8 1 31/32 1 3/16 <span class="new_prod_buttons"><a href="options-for-801-58-pr2155.aspx">CAD / BUY</a></span>
801-34 3/4 0.7470 0.7485 0.887 0.670 5/8 15/16 3 1/8 1 31/32 1 3/16 <span class="new_prod_buttons"><a href="options-for-801-34-pr2156.aspx">CAD / BUY</a></span>
801-78 7/8 0.8720 0.8735 1.046 0.760 3/4 1 1/4 3 1/2 2 1/4 1 11/32 <span class="new_prod_buttons"><a href="options-for-801-78-pr2157.aspx">CAD / BUY</a></span>
801-1 1 0.9970 0.9985 1.209 0.890 3/4 1 1/4 3 1/2 2 1/4 1 11/32 <span class="new_prod_buttons"><a href="options-for-801-1-pr2158.aspx">CAD / BUY</a></span>
