Home | Toggle Clamps | Manual Toggle Clamps | Heavy Duty Vertical Toggle Clamps | Straight Base Tapped Arm

Straight Base Tapped Arm

  • Range:Toggle Clamps
  • Category:Manual Toggle Clamps
  • Group:Heavy Duty Vertical Toggle Clamps
  • Style:Straight Base Tapped Arm
Search on complete or part product code
Select product to view cad download options
Straight Base Tapped Arm
Straight Base Tapped Arm

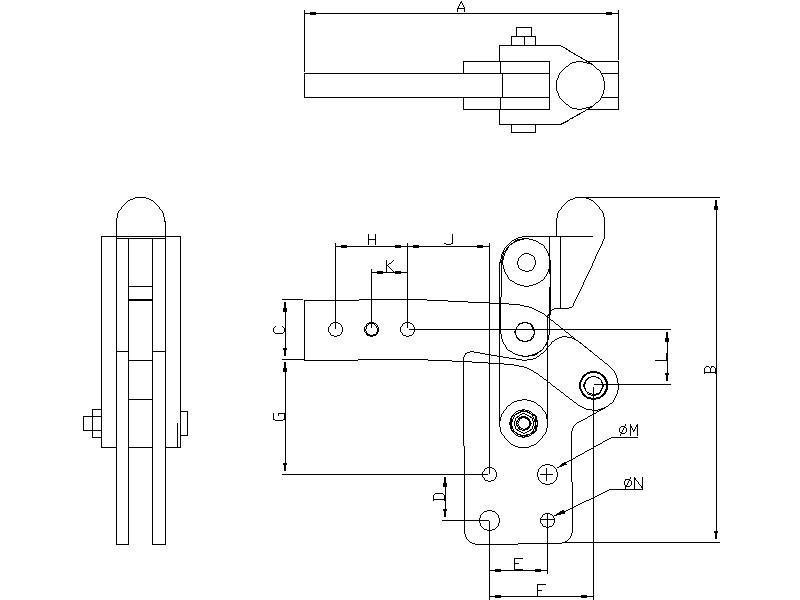

DrawingsPDF
Part No. A B C D E F G H Holding Force Weight
VA700TP 29.97 / 30.03 33.35 / 33.65 14.9 / 15.1 23.85 / 24.15 36.97 / 37.03 18.97 / 19.03 23.97 / 24.03 43.47 / 43.53 700daN 0.80Kg CAD / BUY
VA1200TP 39.97 / 40.03 52.85 / 53.15 19.9 / 20.1 38.35 / 38.65 46.97 / 47.03 25.97 / 26.03 27.97 / 28.03 49.97 / 50.03 1200daN 1.45Kg CAD / BUY
VA2400TP 49.97 / 50.03 55.85 / 56.15 24.9 / 25.1 46.85 / 47.15 63.97 / 64.03 23.97 / 24.03 34.97 / 35.03 69.47 / 69.53 2400daN 2.90Kg CAD / BUY
