Type 1 Vertical Clamps

  • Range:Toggle Clamps
  • Category:Pneumatic Toggle Clamps
  • Group:Vertical Pneumatic Toggle Clamps
  • Style:Type 1 Vertical Clamps
Search on complete or part product code
Select product to view cad download options

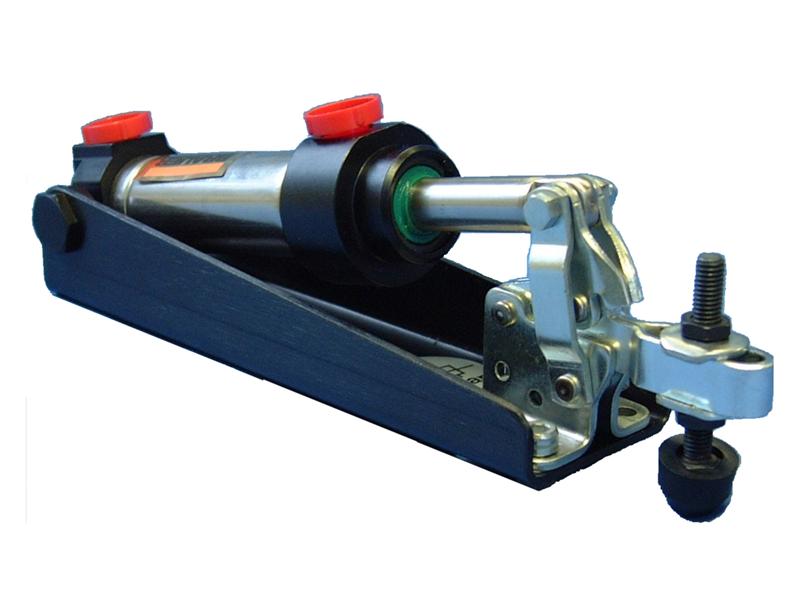

Type 1 Vertical Clamps
Type 1 Vertical Clamps

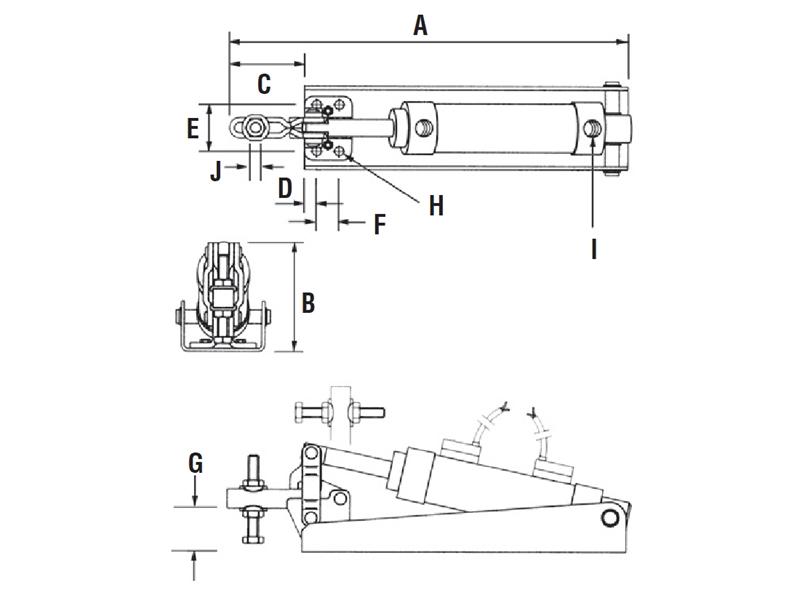

DrawingsPDF
Part No. A B C D E F G H I J Holding Force Weight
V75X 178 50 30 5 24 16 18 4.4 1/8"BSP M5x35 75daN 0.40Kg CAD / BUY
V150X 227 64 42 7 27 12.7 24 5.1 1/8"BSP M6x50 150daN 0.65Kg CAD / BUY
V250X 309 85 75 8 32 19 35 7.1 1/8"BSP M8x60 250daN 1.20Kg CAD / BUY
V450X 408 122 124 10 45 32 54 8.7 1/8"BSP M12x100 450daN 2.75Kg CAD / BUY
