Home | Toggle Clamps | Manual Toggle Clamps | Nitro-Carburized and Black Oxidized | Vertical, Flanged Base

Vertical, Flanged Base

  • Range:Toggle Clamps
  • Category:Manual Toggle Clamps
  • Group:Nitro-Carburized and Black Oxidized
  • Style:Vertical, Flanged Base
Search on complete or part product code
Select product to view cad download options
Vertical, Flanged Base
Vertical, Flanged Base

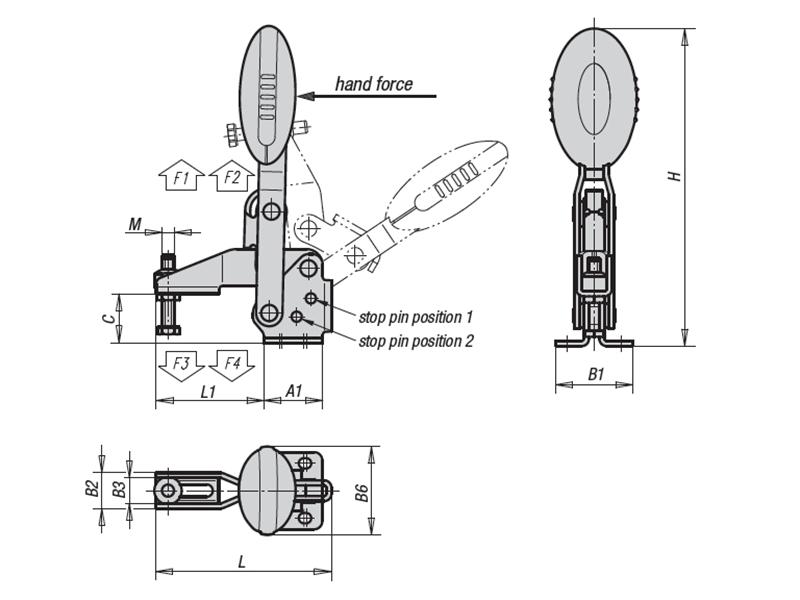

DrawingsPDF
Part No. M A A1 B1 B2 B3 B6 C H L L1
V90/2BK M5x25 16 25 33 13.2 9.1 22.5 19.1 108.5 63.5 35 CAD / BUY
V150/2BK M6x35 14 29 38 17.5 12.4 43.5 24.7 156.2 86.50 53 CAD / BUY
V250/2BK M8x45 21 39 45 20.6 15.5 41.5 32.7 183.9 107 62 CAD / BUY
V350/2BK M10x55 32 50 64 25.5 18.4 47 38.7 222.9 153 95 CAD / BUY
V450/2BK M12x70 32 53 63 28 20.9 47 46.7 242.4 173.5 113.5 CAD / BUY
